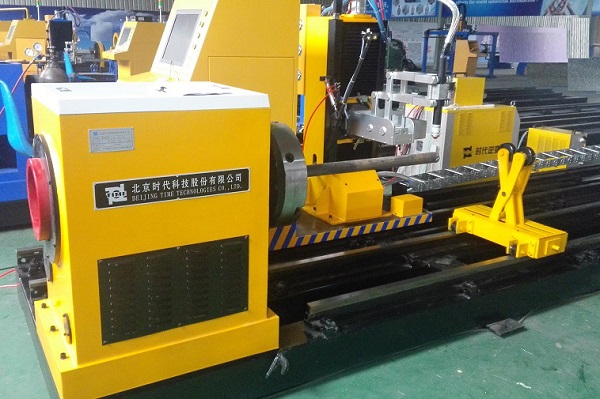

TDC - XY 数控圆管相贯线切割机

发布日期:2016-05-25

特征代号:
  • 自主研发的管材优化数控系统,配置TIME 应用插件,具有超强的EGES DXF SAT 和STL 等软件兼容性,
  • 时代用户可享受免费的特种切割工艺的开发及终身的技术服务。
  • 交流伺服驱动,精密行星齿轮减速机传动。

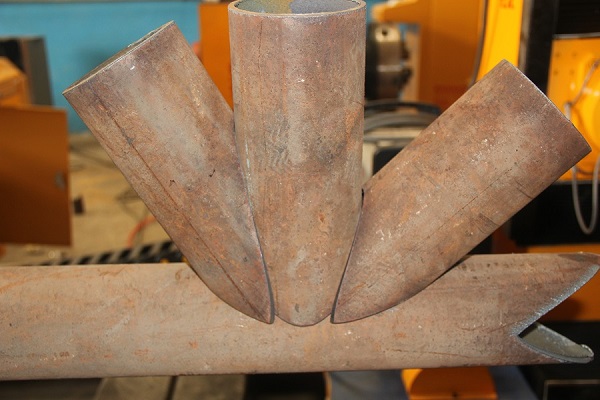

  • 对于直径为40~300mm、长度≤6000mm、管壁≤10mm的管件切割推荐选用TDC-XY3-B简易型相贯线切割机,简易型产品不能切割变位坡口,只能完成切割端头、弯头和虾米节开孔的加工要求。

产品型号

TDC - XY

纵向有效切割长度(mm)

6000(长度可定制)

设备尺寸(含纵向轨道)/ mm

7800×1800×1650(标配)

切割方式

火焰/等离子

割炬升降行程(mm)

200

切割速度(mm/min)

火焰:20~700   等离子:500~3500

切割厚度(mm)

火焰:6~60 等离子:视电源型号而定

控制系统

研华工业电脑

软件

北京时代TIME PIPE

压缩气体工作压力(MPa)

≥7

等离子气体流量(L/H)

4500

燃气种类

丙烷/乙炔
